rtmp 是比较流行的直播协议，同时也比较古老。rtmp 的标准文档 下载地址：百度网盘，提取码：xeiu
RTMP标准 并没有规定 底层协议 是TCP 还是UDP，还是其他。不过通常RTMP服务器客户端都是基于 TCP 实现的。
本文主要讲解，RTMP协议里面的 handshake（握手）流程，机制，以及逻辑。
服务器采用 SRS 搭建，客户端使用 FFmpeg 推流，命令如下：
ffmpeg.exe -i a.mp4 -c copy -f flv rtmp://192.168.0.123/live/livestream下图的流程摘取于标准文档。
从上图可以看到，RTMP 链接经历 3 个 状态。
1，Uninitialized，未初始化状态，只要没发 C0 或者 S0 数据包，都是初始化状态。
这里讲解一下 C0 跟 S0 是什么，就是一个8位的数据，单字节，代表 RTMP 协议的版本号。C 是client ，S 代表 Server
发版本有什么用呢？
举个例子，如果C0 是 02 代表RTMP2.0 版本，但是如果 服务器 只支持 3.0 版本的RTMP，服务器就会采取合适的动作，通常做法是终结这个链接。
采取合适的动作，通常做法是终结这个链接
这句话，是对应的标准文档的英文翻译。我个人理解一下，采取合适的动作，应该是直接close TCP 的sockefd 来终结链接。
所以 如果服务器发 S0 回去了，通常跟 C0 一样，其实我也不太懂，为什么要发 S0 回去，既然都是跟C0一样，少传一个字节不是更好？
不过他协议就这么设计的。

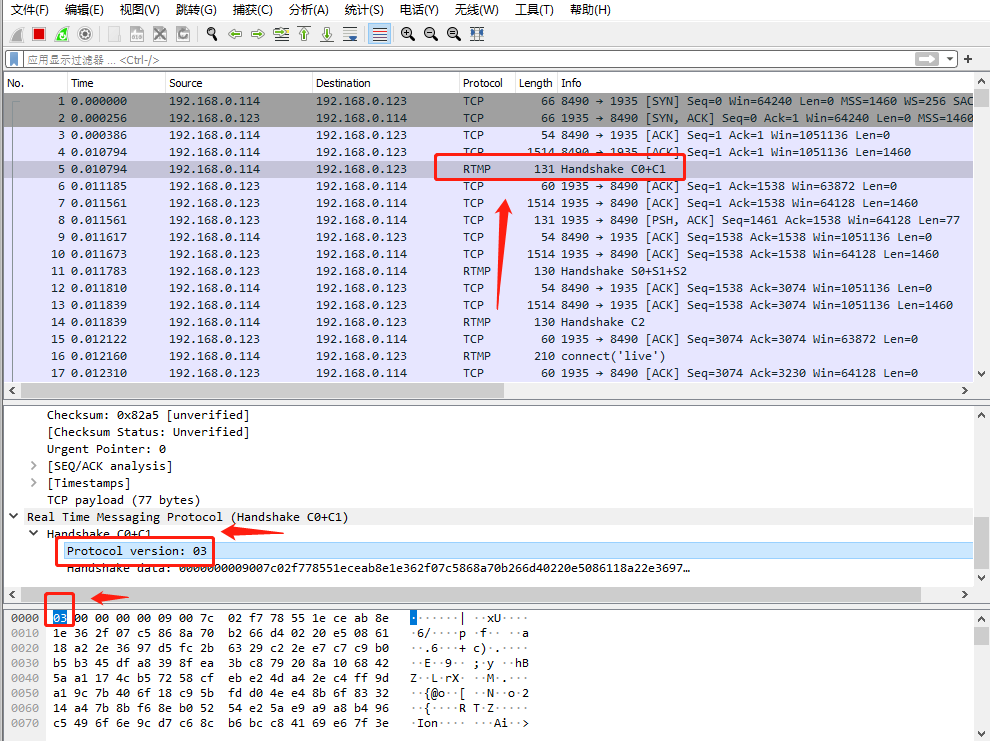

因为 RTMP 是基于 TCP 实现，所以 C0 实际上是一个 单字节的 TCP 包，如图：
2，Version sent，这个状态是客户端收到 S0 时候就会切换到这个状态。对服务器而已，收到 C0 就会切换到这个状态。
但实际上大多数的客户端实现，C0 + C1 是同时发送的，所以 Version sent 不存在，直接会跳到 ACK sent 状态。
那个流程图，C0+C1 同时发送不会导致问题。同时发送可以提交效率，不需要等 S0 到了 再发 C1。
3，Ack sent ，客户端发送 C2 之后就会变成 Ack sent 状态，服务器发 S2 之后就会变成 Ack sent 状态。
4，Handshake Done，握手完成状态，客户端 收到 S2 就握手完成了，服务器是 收到 C2。

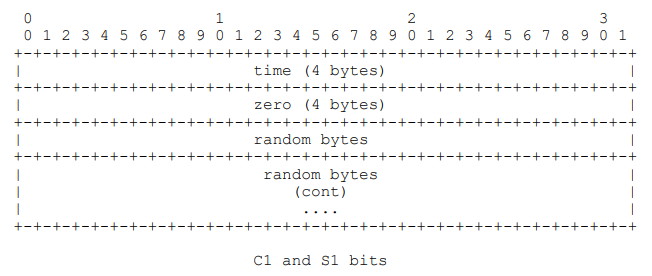

RTMP 的握手流程就是这样，C0，S0 上面已经讲了，就是协商版本号。接下来讲讲 C1 跟 S1 的格式，如下图：。
RTMP 规定，所有整形字段都是网络字节序，也就是大端序。从上图可以看出，C1 跟 S1 格式是一样的，都只有 3个字段。
1，time，4字节的时间戳。
2，zero，4字节的0，填充字段，不用管。
3，random bytes，随机数，1528个字节。

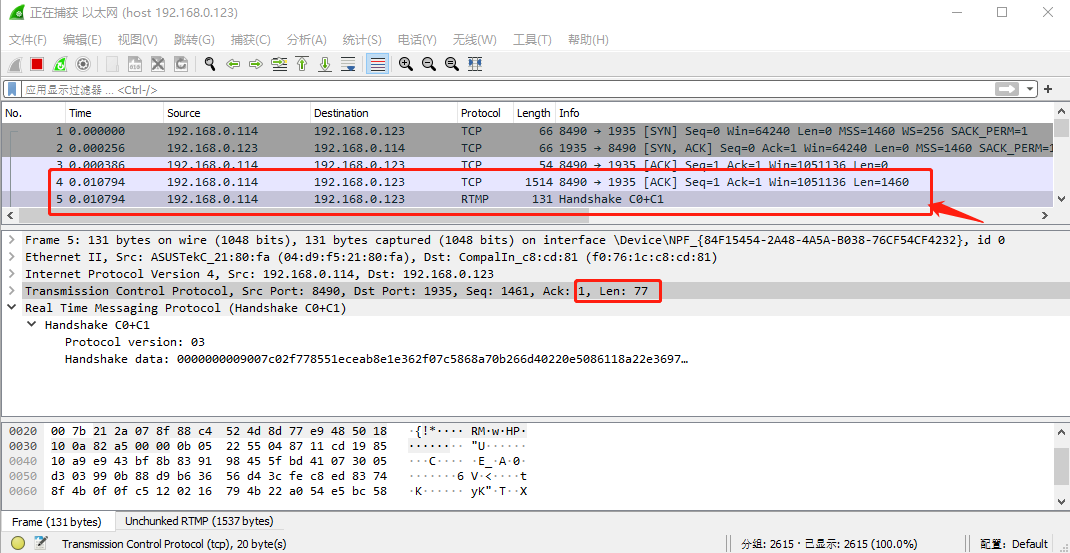

所以加起来，C1 这个数据包一共是 1536 字节，会放在 TCP body 里面传输，TCP MSS机制导致 TCP body 只能放 1460 字节，所以会分成两个 TCP 包发送。如图：
从上图可以看到，两个 TCP 包才合成一个 RTMP 包，第一个TCP 包的body 是 1460 字节，第二个TCP 包的body 是 77 字节，加起来是 1537字节，比 C1 多了一个字节，为什么？因为多的一个字节是 C0 的，C0+C1同时发送。
C1 里面的 time 字段主要是用于计算 RTT 时间的，把一个本地的时间放在 C1 的time里面，然后 服务器 收到 C0+C1 之后，会立马发 S2 回去，S2 里面有之前的本地时间，这样客户端就能计算出一个来回的时间。S1 的原理跟 C1 一样。
然后随机数应该是用来加密的，后续补充，我也不太清楚。

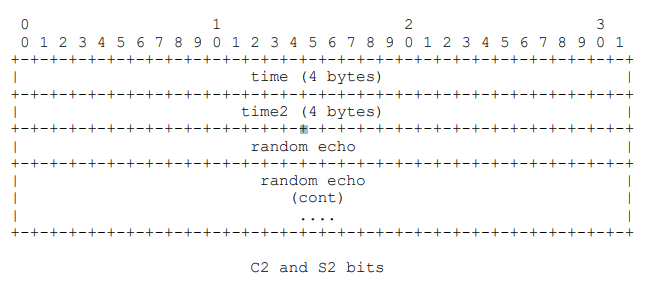

最后还剩一个包未分析，就是 C2 跟 S2，格式如下：
这里注意，客户端必须收到 S1 之后才能发 C2，因为客户端需要把 S1 包里的 time 填到 C2 的time里面。
服务器必须收到C1之后才能发 S2，因为服务器需要把 C1 包里的 time 填到 S2 的time里面。
所以 C2/S2 里面的 time 字段的意义很明显，就是对面的本地时间。然后 time2 是自己的本地时间。
最后 C2 里面有个 random echo，存的是服务器在S1发的的随机数，又echo 回去。
这里其实我也不清楚为什么要 echo 随机数回去，因为都开始发C2了，就代表客户端收到服务器发的 S1 的随机数了，而且服务器收到C2之后，也能确认客户端已经拿到了S1的随机数。
所以，RTMP 为什么要 echo 随机数我目前不太清楚，需要看继续看源码实现，才知道随机数的具体作用。
