ffmpeg源码分析-decode_video - 弦外之音

本系列 以 ffmpeg4.2 源码为准，下载地址：链接：百度网盘 提取码：g3k8

ffmpeg 源码分析系列以一条简单的命令开始，ffmpeg -i a.mp4 b.flv，分析其内部逻辑。

a.mp4下载链接：百度网盘，提取码：nl0s 。

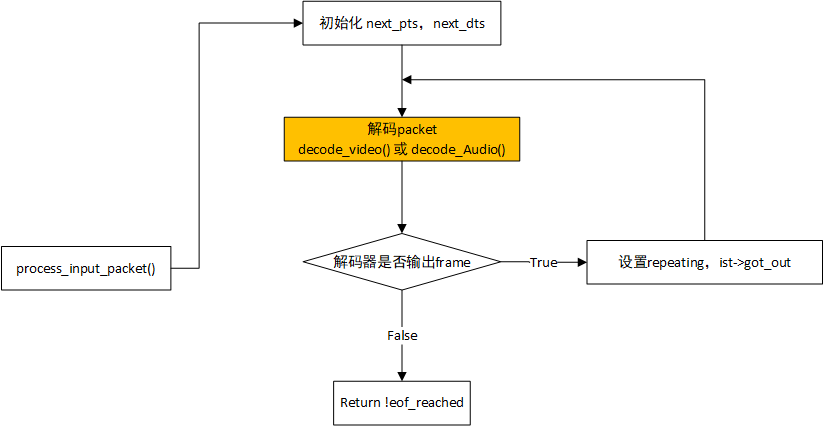

本文主要分析 decode_video() 跟 decode_audio() 的内部逻辑，流程图如下：

decode_video() 这个函数不仅仅要注意内部逻辑。函数返回值，函数传递的参数也相当有考究。下面贴一下 decode_video() 的形参与实参。

形参：decode_video(InputStream *ist, AVPacket *pkt, int *got_output, int64_t *duration_pts, int eof,int *decode_failed)
实参：decode_video(ist, repeating ? NULL : &avpkt, &got_output, &duration_pts, !pkt, &decode_failed)

返回值分析：

decode_video() 最后一行代码 是 return err < 0 ? err : ret; err 是 send_frame_to_filters() 的错误，ret 是解码返回的错误。跑到最后一行，ret肯定是 0。decode_video() 的返回值是 0 跟 非0 值，0代表没问题。

参数分析：

1. decode_video() 第二个参数是 AVPacket *pkt，第二个参数其实有3种场景传值。
   • repeating 等于1，传NULL，传NULL主要控制 decode() 函数内部 不调用avcodec_send_packet()， 只调用avcodec_receive_frame() 来刷解码器frame。
   • 直接传 avpkt 变量，avpkt 实际上也有两种情况，avpkt.size 等于0 或者不等于 0。avpkt.size == 0 代表后续已经没有 正常pakcet 数据给解码器，是 flush 解码器。avpkt.size != 0 代表正常 pakcet 发送给解码器。
2. got_output 代表解码器有没输出frame。有时候要输入多个 pakcet 才能解码出 frame。

这里面最重要的就是 decode_video() , decode() 这两个函数的传参跟返回值，其他的代码都是一些参数赋值，数据统计，比较容易理解。

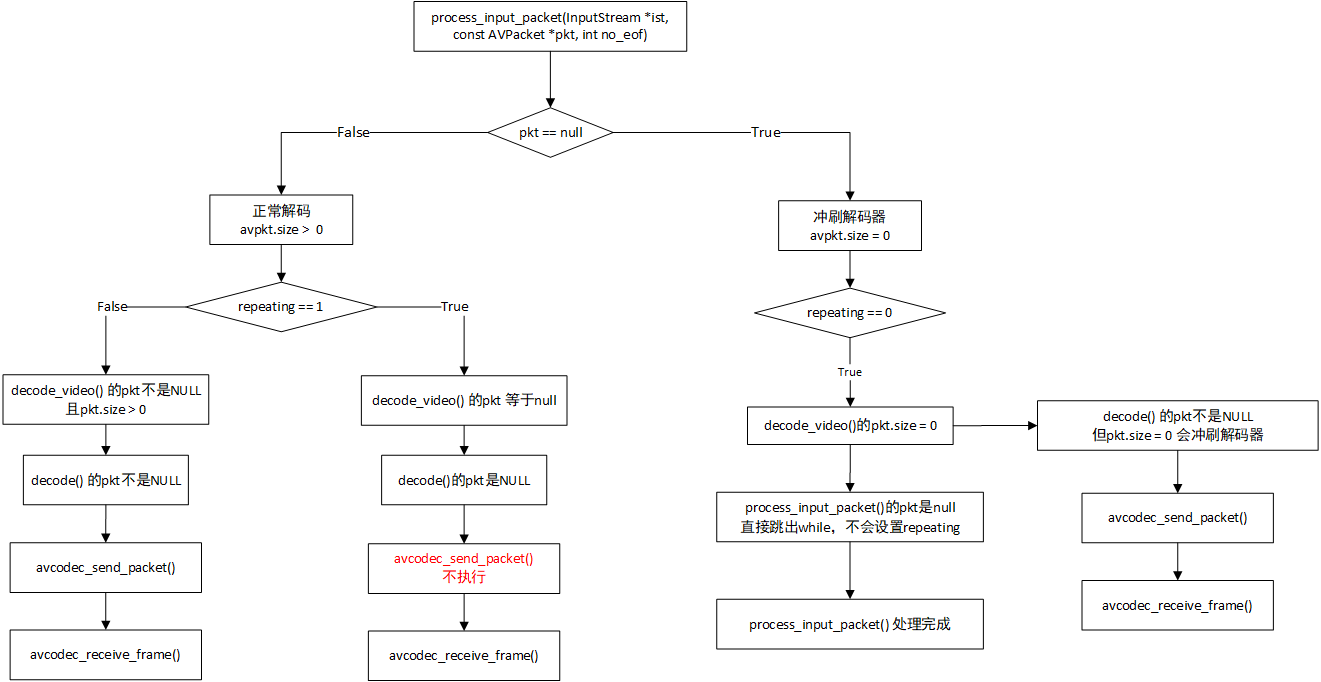

所以下面的流程图主要以 pkt 传参，repeating 分支为主。

从流程图可以看出，在处理文件末尾的时候， process_input_packet() 的参数 pkt = null，但只执行了一次 avcodec_receive_frame() 就跳出while循环，没有设置 reapting 继续，所以解码器可能还有frame未读出来，所以可能会调用多次 process_input_packet() 传递 pkt = null，直到avcodec_receive_frame() 返回 EOF，才算读完全部的 frame。

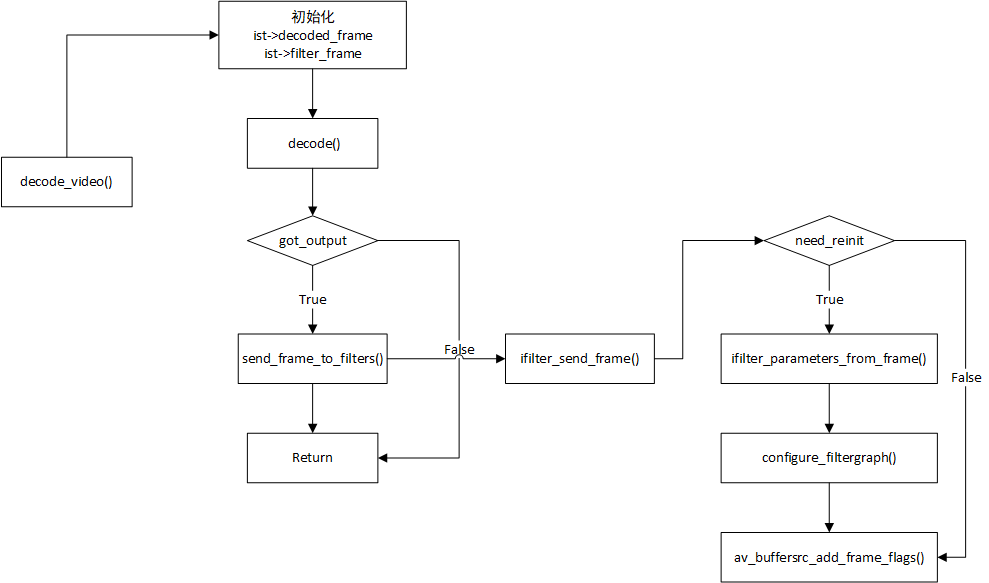

decode_video() 的函数调用流程图如下，下面开始讲解 send_frame_to_filters() 函数的内部实现。

send_frame_to_filters() 里面的代码，非常简单。就是往 InputStream 关联的多个 InputFilter 发送 frame，但是由于本文使用的命令 InputStream 没有多个 filter， 所以相当于直接执行 ifilter_send_frame()。

ifilter_send_frame() 的内部逻辑也比较简单，通过对比 InputFilter 跟 AVFrame 的格式，采样率，宽高等参数，判断需不需要重新初始化 filtergraph。如果需要就执行 ifilter_parameters_from_frame() ，把 frame 的参数 赋值给 InputFilter。然后调用 configure_filtergraph() 初始出 filtergraph，没调用 ifilter_parameters_from_frame() 之前，InputFilter 大部分参数是空，所以 need_reinit 肯定是1。configure_filtergraph() 这个函数特别重要，就是在这里把 InputStream::filters 跟 OutputStream::filter LINK 起来的。

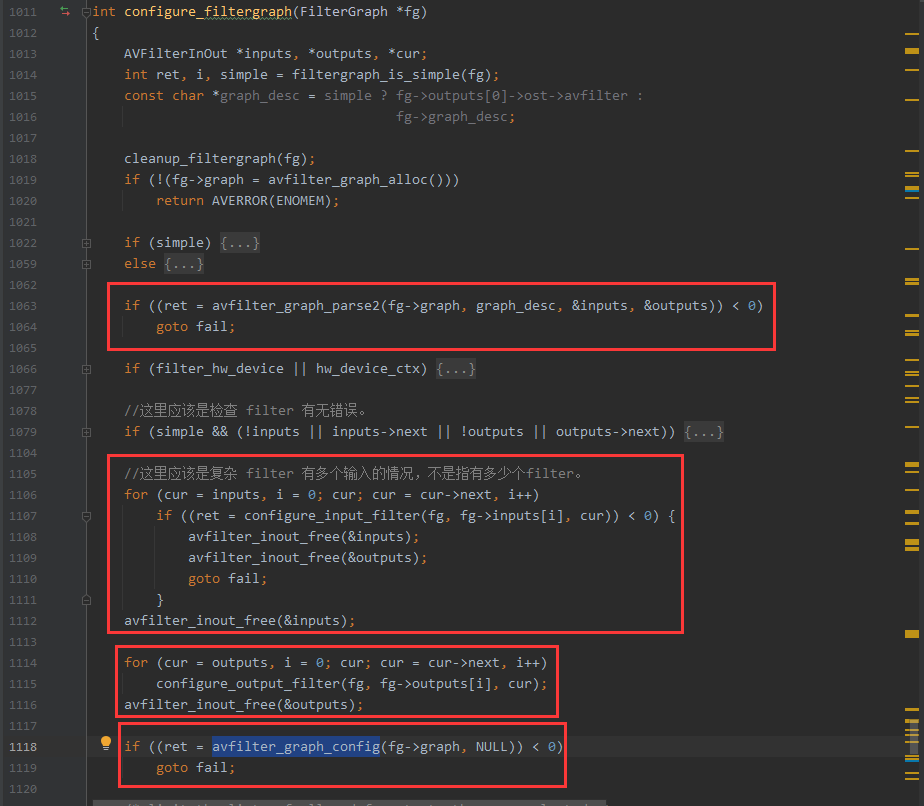

下面仔细 分析 configure_filtergraph() 的内部逻辑。贴上代码图，重点代码用红笔圈出来了，没有圈出来的是不会执行或者是检测类型的代码。

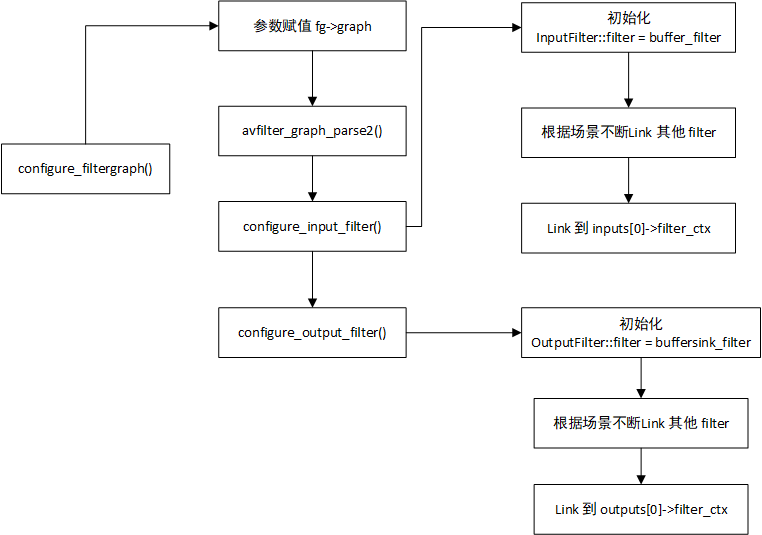

流程图跟代码相对比较容易理解，主要是 avfilter_graph_parse2() 函数后面的两个变量 inputs ，outputs。实际上这两个变量相当于一个filter头尾连接器。画个流程图便于理解。

可以看到 configure_filtergraph() 把 InputFilter 跟 OutputFilter 关联了在一起。

configure_input_filte() 的逻辑也相对简单，就是把 InputFilter::filter 初始化 为 buffer filter, 然后 Link 到 inputs[0]->filter_ctx。

configure_output_filte()把 OutputFilter::filter 初始化 为 buffersink filter， 然后 Link 到 outputs[0]->filter_ctx。

decode_audio() 的逻辑跟 decode_video() 类似，就不再分析了
