本系列 以 ffmpeg4.2 源码为准，下载地址：链接：百度网盘 提取码：g3k8
ffmpeg 源码分析系列以一条简单的命令开始，ffmpeg -i a.mp4 b.flv，分析其内部逻辑。
a.mp4下载链接：百度网盘，提取码：nl0s 。

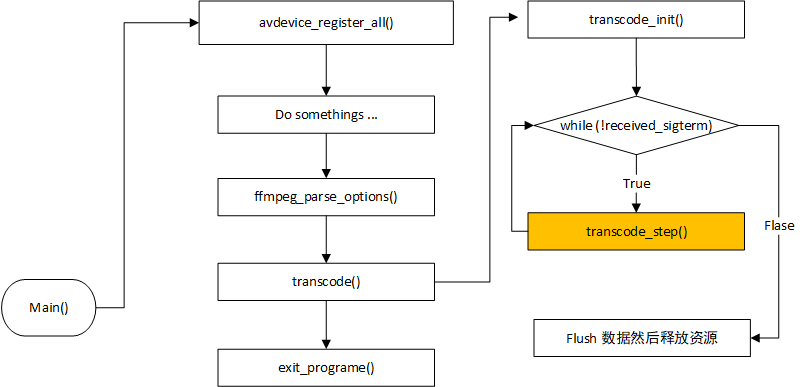

本文主要分析 transcode_step() 的内部逻辑，流程图如下

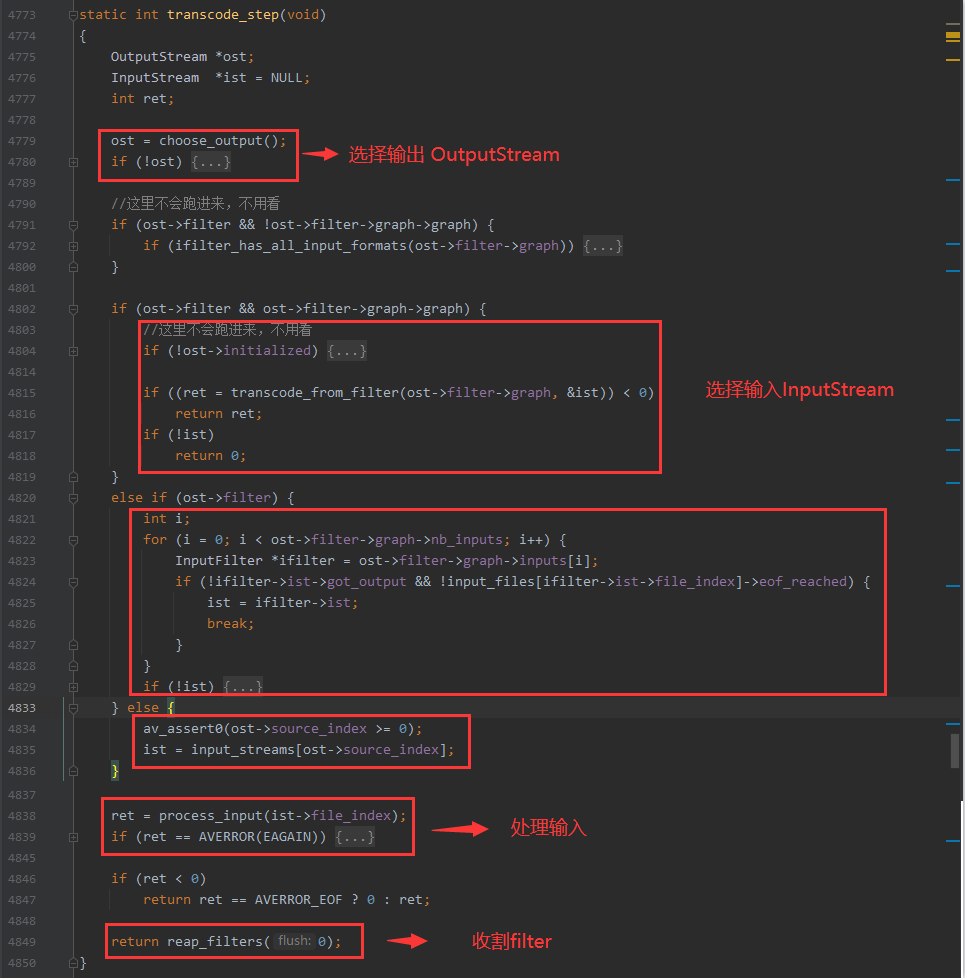

transcode_step() 的代码如下，为了简洁，有些不重要代码缩进了，还有一些无关的if，会在图中标注，重点代码会已经框出来。
如图所示，transcode_step() 主要逻辑有4点。
1，调用 choose_output() 在所有输出流中选出最合适的那个 OutputStream，choose_output() 的内部实现是优选选择 没有初始化的 OutputStream，如果 OutputStream 都初始化了，就选当前 stream 时长最短的返回，最短时间通过 ost->st->cur_dts 来判断，choose_output() 比较简单，自行阅读代码可理解。
2，根据已经选择的 OutputStream 来确定 InputStream，确定 InputStream 这个逻辑比较绕，需要重点讲一下。图中可以看到，一共有3个 if 条件来设置 ist。这里我直接指明一下，第一第二个if 会跑进去，第三个if在当前命令不会跑进去。那第一第二个if什么时候会跑进去呢？
- 第一个 if 的判断条件是
if(ost->filter && ost->filter->graph->graph)，刚开始的时候ost->filter->graph->graph是空的，只有在解码器已经解码出第一个frame，因为解码出了 frame 所以要把 frame 发送给buffer filter，所以必须调configure_filtergraph()初始化 graph，这时候ost->filter->graph->graph才有值。也就是说，只有解码器输出了 frame，第一个if才能跑进去。跑进去之后是调了transcode_from_filter()来确定输入流，这个函数稍微有点复杂，这里简单介绍，transcode_from_filter()是根据buffersink filter最大请求失败次数来确定输入流，下一段再讲解。这里提醒一点，解码器输出了 frame，ist->got_output会等于1，第二个if用了这个判断。 - 第二个 if 的判断条件是
if(ost->filter)，这个条件肯定是成立的，主要是里面的if,if (!ifilter->ist->got_output && !input_files[ifilter->ist->file_index]->eof_reached)，注意，这里用了 got_output。所以，第二个if是在解码器还没有输出frame的时候跑进去的，优先选择那些解码器还没输出frame的输入流。
从代码上看，确定输入流 InputStream 有两个分支，解码器有无开始输出 AVFrame，输出了跑第一个if，没有开始输出继续跑第二个if。
从逻辑上看，确定输入流 InputStream的逻辑是，优先选择解码器还没输出frame的输入流，如果所有解码器都已经输出过 frame，就调用 transcode_from_filter()来确定选择哪个输入流来处理。
3，调用 process_input() ，process_input() 里面的逻辑这里简单介绍一下，就是从文件读出 AVPacket ，丢给解码器解码，如果解出 frame，就把frame丢给 filter 链。这里有个注意点需要提及一下，虽然以上逻辑已经选出了 InputStream，假如InputStream是video，但从文件读出来的 packet或许是audio。
4，调用 reap_filter() 从 buffersink filter里面读取 frame，然后丢给编码器，然后mux，写进去文件。这里只是简单介绍 reap_filter() 的作用，后续会详细讲解。reap 的意思是收割的意思。

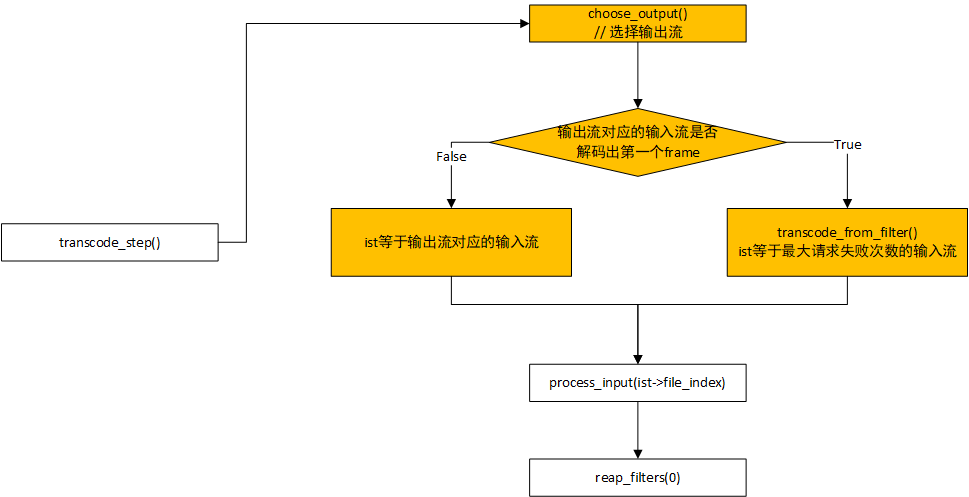

至此，transcode_step() 的内部逻辑分析了一大半了。下面画个流程图，流程图会把一些关联逻辑画出来，不是简单地把代码里的 if 翻译成中文，因为那样会让初学者感到很茫然，本文想表达的是，if 中的条件在什么样的场景下会是 true，什么样的场景下是false，便于读者理解整体逻辑，如果只是把 if 翻译成中文，不如直接看代码 。
可以看到 transcode_step() 的前半部分，主要功能就是确定 该选择哪个ist 输入流来处理。

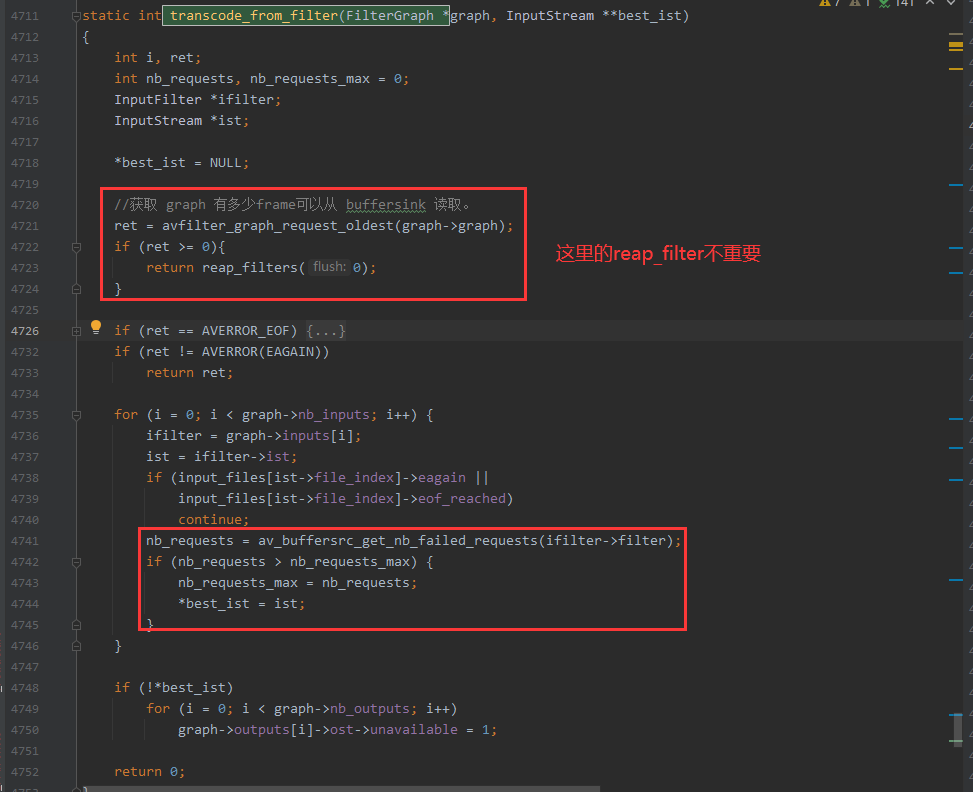

接下来仔细分析里面的 transcode_from_filter() 。先上代码图。
如图所示， transcode_from_filter() 有两个地方需要注意，
avfilter_graph_request_oldest()这个api函数的作用是获取graph 里面有多少frame可以读，就是从buffersink filter能读出多少 frame。这里的返回值，在当前命令ffmpeg -i a.mp4 b.flv下，大部分的返回值都是AVERROR(EAGAIN)，小于0的值。为什么这里ret大部分都小于0，是因为 之前已经执行过一遍reap_filter()把 filter 的 frame 收割完了。所以这里的reap_filter()大部分情况不会执行。只有在后面刷 graph 的末点数据的时候才会有可能返回 ret 大于等于0。所以不用特别关注。- 第二个框出的代码，
av_buffersrc_get_nb_failed_requests()获取buffer filter的失败次数，来确定best_ist。这个的逻辑是这样的，如果之前已经请求了那么多次这个filter都没读出东西，肯定应该先选择这个filter关联的输入流来读取pakcet，然后发给 filter，让下次 filter能尽快读出数据。因为filter已经读了很多次都读不出数据，所以应该优选处理这个 filter 关联的InputStream。
下一篇文章分析 process_input() 函数的内部逻辑
