本系列 以 ffmpeg4.4 源码为准。本文主要讲解 ffplay 的 RTMP 协议解析，播放。本文使用的命令如下：
ffplay -i rtmp://192.168.0.122/live/livestream先按照之前的博客的教程 配置好 window 10 qt creator + msvc 的调试环境。必须是 msvc ，mingw不行，mingw无法debug 进去 ffmpeg的动态库。本博客暂时没有具体的教程讲解如何 移植 ffplay.c 到 qt msvc 环境，具体可以参考《FFplay源码分析-环境搭建》 跟ffmpeg.c 的 msvc移植教程 《ffmpeg-qt-msvc移植调试》。ffmpeg.c 跟 ffplay.c 的移植大同小异。

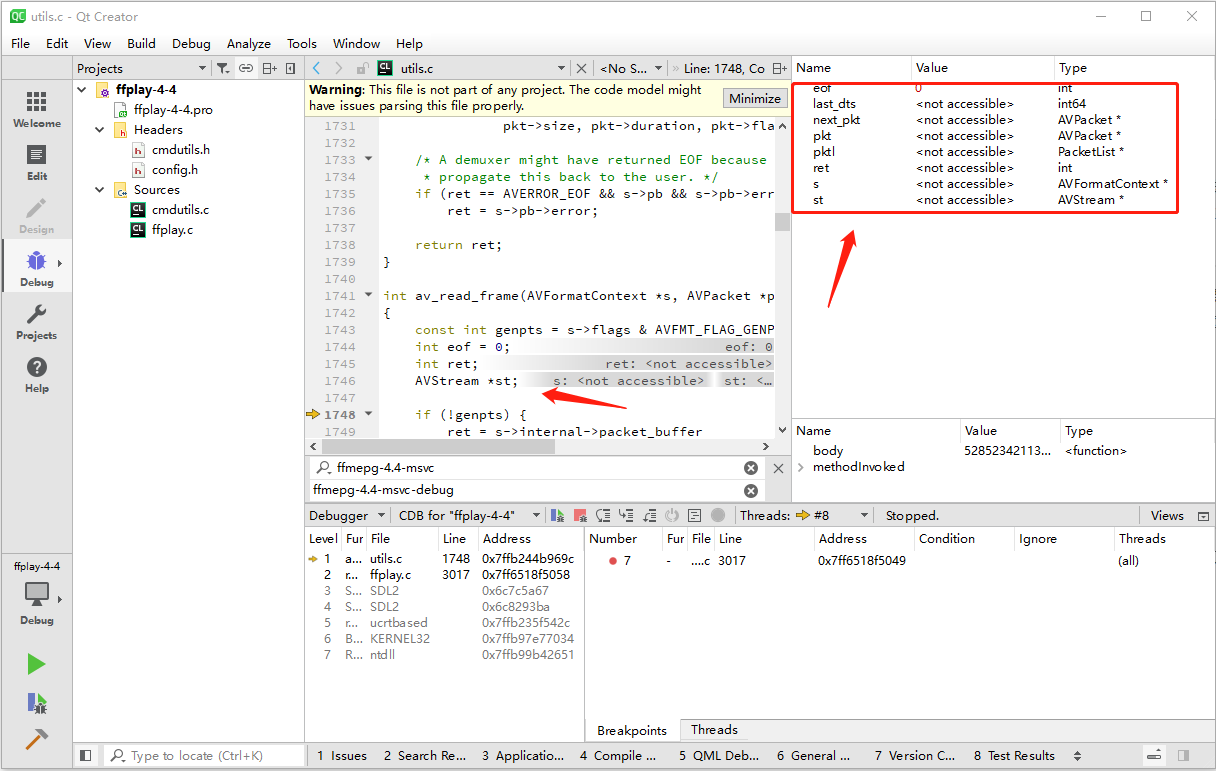

从之前的文章知道，RTMP的播放，跟本地文件的播放在 API 使用上，没有多大区别，都是 调 av_read_frame() 就能拿到一个 AVPacket，所以需要首先了解一下 av_read_frame() 的内部实现。在 ffplay.c 的 av_read_frame() 打一个断点，然后 step into 跳进去，因为是 msvc 环境，所以可以跳进去动态库的实现代码。如下图：
发现，windows 的环境并不是那么的美好，很多变量都是 not accessible，看不到具体的数据，所以咱们还是切换到 ubuntu 18的 clion环境进行调试。请阅读 《FFmpeg，Fplay，clion调试环境搭建》
首先提一个问题，ffplay 播放 RTMP 流的时候，肯定需要通过TCP去连接 服务器，然后做 RTMP 握手，协商交互等操作。那 ffpaly 是什么时候跟服务器建立 RTMP 连接的呢？带着这个疑问，开始研究。
猜测在 avformat_open_input() 函数里面，所以在这个函数的入口打个断点，经过研究 avformat_open_input() 函数的流程图如下：
上图主要有以下重点：
重点一： avformat_open_input() 这个函数有两种传参方式。
filename不为 NULL，这种情况就是 字符串传参，然后他内部判断是什么类似的输入流，MP4，FLV，还是 RTMP，AVInputFormat不为 NULL，这种指定格式传参。
filename 字符串传参方式，ffmpeg 内部会读取一部分音视频数据来判断是什么类型，对于 RTMP 输入，就会建立RTMP链接，读取一些数据。
不过两种传参方式在效率上没有太大的区别，虽然字符串传参，会读取数据，但是，这些数据会缓存下来 给 av_read_frame() 函数实现，并不是探测完输入流类型就丢弃了。
不过还是有点区别，如果你指定了 AVInputFormat，ffmpeg 内部会少执行很多判断，因为他内部会把 大部分的 格式都遍历一遍。所以 指定 AVInputFormat可以加快程序运行速度。
av_probe_input_format3() 并没有开始建立 RTMP 链接，只是做一下字符串匹配，看看能不能找到 对应的 AVInputFormat，本文的命令没有找到。所以代码会继续往下走，去探测找到 对应的 AVInputFormat，
重点二：ffio_open_whitelist() 为什么有白名单？
这个是 ffmpeg 提供了协议扩展的功能，如果你想用 ffplay 支持一个新的网络协议，除了你要写一个跟 RTMP 类似的模块加进去之外，还要 使用 -protocol_whitelist 命令行参数 把这个协议加进去。
重点三：默认是 探测 AVPROBE_PADDING_SIZE （32字节） 这么多音视频数据，也就是 RTMP 包的 body 数据加起来达到这个数字就停止探测。代码如下:
可以通过命令行参数 -probesize 80 设置探测的数据大小。有时候某些情况，需要更大的数据才能猜到输入流是什么类型。
从上图代码可以看到 函数 init_input() 的注释如下：
/* Open input file and probe the format if necessary. */
static int init_input(AVFormatContext *s, const char *filename,
AVDictionary **options)FFmpeg 项目的注释是非常完善的，任何一个函数，你看下他的注释，debug一下，就能搞懂这个函数主要在干什么。
最后就是 流程图的最后一个节点，也就是 rtmp_open() 。
uc->prot->url_open2() 就是 rtmp_open() ，ffmpeg 的多态模块隔离实现，经常是使用这种函数指针的方式实现的。后续会写一篇文章，讲解如何在 FFmpeg 4.4 的基础上加一个新的传输协议。可以在博客搜索《FFmpeg 传输协议实现》。
现在已经找到 RTMP 建立链接的入口，下一篇文章主要讲解 ffpaly RTMP 的具体实现。
由于笔者的水平有限， 加之编写的同时还要参与开发工作，文中难免会出现一些错误或者不准确的地方，恳请读者批评指正。如果读者有任何宝贵意见，或者希望交流音视频技术的，可以加我微信 Loken1。
